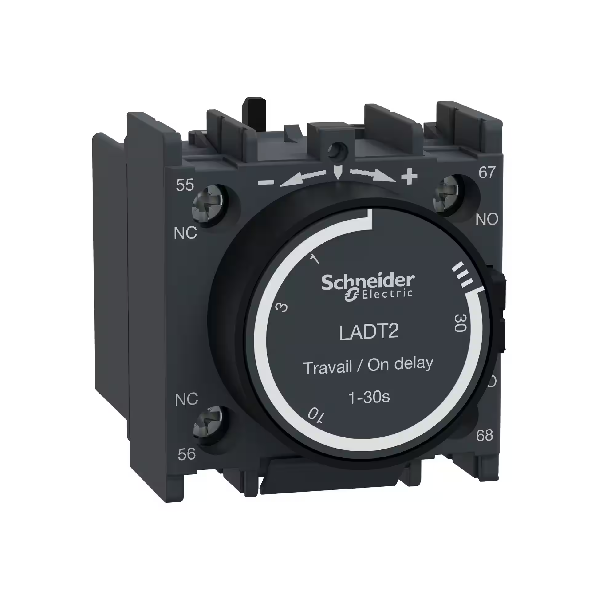

BLOQUE AUXILIAR TEMPORIZADO SCHNEIDER ELECTRIC LADT2 1NA+1NC 1…30S 690V

EL BLOQUE DE CONTACTOS AUXILIARES TEMPORIZADOS SCHNEIDER ELECTRIC TELEMECANIQUE LADT2 ESTÁ DISEÑADO PARA LOS CONTACTORES DE LA GAMA TESYS DECA (LC1D, CAD, CR1F, LC1F).

POSEE UNA CONFIGURACIÓN DE 1 CONTACTO NORMALMENTE ABIERTO (NA) Y 1 CONTACTO NORMALMENTE CERRADO (NC), CON FUNCIÓN DE TEMPORIZACIÓN A LA CONEXIÓN (ON-DELAY) AJUSTABLE ENTRE 1 A 30 SEGUNDOS.

SUS CONTACTOS SOPORTAN UNA CORRIENTE NOMINAL DE 6 A EN AC-15 (120 V), 1.04 A EN AC-15 (690 V), Y 0.55 A EN DC-13 (125 V). LA CORRIENTE TÉRMICA CONVENCIONAL ES DE 10 A (A 60 °C).

CARACTERÍSTICAS PRINCIPALES:

MODELO: LADT2
FUNCIÓN: TEMPORIZACIÓN A LA CONEXIÓN (ON-DELAY)
RANGO DE TIEMPO: 1…30 S
CONTACTOS: 1NA + 1NC
TENSIÓN DE EMPLEO: HASTA 690 V AC, 25…400 HZ
TENSIÓN DE AISLAMIENTO: 690 V (IEC), 600 V (UL/CSA)
CORRIENTE TÉRMICA CONVENCIONAL: 10 A
ENDURANCIA MECÁNICA: 5 MILLONES DE OPERACIONES
CORRIENTE MÍNIMA DE CONMUTACIÓN: 5 MA A 17 V
GRADO DE PROTECCIÓN: IP20
TEMPERATURA DE OPERACIÓN: -40 °C A +70 °C
DIMENSIONES: 48 × 44 × 61 MM
PESO: 74 G
MONTAJE: FRONTAL SOBRE CONTACTOR TESYS
CERTIFICACIONES: IEC/EN 60947-5-1, UL, CSA, CCC, EAC, UKCA

APLICACIONES TÍPICAS: AUTOMATIZACIÓN INDUSTRIAL, SISTEMAS DE CONTROL ELÉCTRICO, RETARDOS PROGRAMADOS EN ARRANQUE DE MOTORES Y SECUENCIAS DE CONMUTACIÓN.
